ODC系列气动敲击锤

ODC系列气动敲击锤

产品介绍:空气敲击锤是欧顿公司研发中心结合国际技术研发的新型敲击装置,其 特点是撞击力大,结构简单使用方便.可有效解决粉体物料生产过程中的粘壁、挂 料、堵塞、架桥等情况且对料仓无损伤和变形。

产品详情

202201211203013566 (1).jpg


一、产品概述

空气敲击锤是欧顿公司研发中心结合国际技术研发的新型敲击装置,其 特点是撞击力大,结构简单使用方便.可有效解决粉体物料生产过程中的粘壁、挂 料、堵塞、架桥等情况且对料仓无损伤和变形。冲击力大,噪音小,多种型号可 供选择。冲击力和动作时间可控制,安装方便。可在防爆、多粉尘、潮湿等环境 中使用。广泛适用于化肥,化工,食品,医疗,农药,玻璃,水泥等行业。

大部分的堵塞与粉粒体的特殊性质有关 粉粒体一般带有流动性、偏析、分散性、附着以及凝固、磨耗、带电等特殊性 质。由于上述特殊性质,粉粒体容易附着于料仓壁,引起桥形堵塞、弓形堵塞、 鼠洞形堵塞、仓壁附着等现象。


二、产品特点

1、磁力冲击力大,落粉效果好、运行成本低、节能效果好。

2、自动化敲击解决粉物料因粘壁架桥引起的料仓堵塞,敲击频率、周期可调(需配ODKX系列自动控制箱)。

3、通过调节供气气压大小来调整敲击力度,此外,敲击音的大小也可通过调整气压大小得到控制。在安装工程中,由于型号选择 不妥出现能力过强或不足等误差现象时,同样也可以通过调整气动敲击器自身敲击力度解决。

4、结构简单,拆卸方便、维护方便,质量可靠,故障降低,十分环保,

5、产品通过100万次敲击次数试验检测。构造简单基本无需保养,高设计水准的耐用性能及简单的构造基本无需保养。本在长年的 销售业绩中由于产品故障少且无需保养而深受客户好评。

6、整体采用高强度铝合金热化处理,外表高温防腐考取处理,为您的设备添光彩。

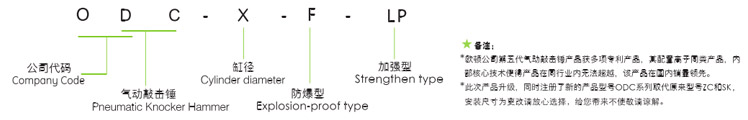

三、型号含义




四、工作原理




五、产品选型及规格型号

气动敲击锤的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的板厚(t),由图来选定气动 敲击锤的型号和台数。例如设料斗直径(D)是1500mm,板厚(t)是3mm,由图可知选择60型,台数为2台.并且有时因料斗 的形状(角锥,圆锥)及其中的粉体的物性,状态等不同,略有差异。



六、技术指标


型号规格
Type
使用压力
Using pressure
空气消耗量
 Air consumption
冲击力
Wallop
重量
Weight
ODC-300.3-0.7Mpa0.028 L/回1.5kgm/sec1.60kg
ODC-400.3-0.7Mpa0.080 L/回3.0kgm/sec2.70kg
ODC-600.3-0.7Mpa0.228 L/回8.5kgm/sec6.00kg
ODC-800.4-0.7Mpa0.455 L/回20.0kgm/sec13.0kg
ODC-1000.5-0.7Mpa1.012 L/回35.0kgm/sec37.5kg
ODC-30LP0.3-0.7Mpa0.028 L/回2.0kgm/sec1.80kg
ODC-40LP0.3-0.7Mpa0.080 L/回4.2kgm/sec3.00kg
ODC-60LP0.3-0.7Mpa0.228 L/回13.8kgm/sec6.50kg
ODC-80LP0.4-0.7Mpa0.455 L/回28.6kgm/sec13.5kg
ODC-100LP0.5-0.7Mpa1.012 L/回

48.0kgm/sec

31.0kg

备注:LP为活塞加强型,可直接敲击被安装体,产生的冲击力大于标准型号。



七、外形尺寸


产品型号AΦBΦCDΦHINOUT
ODC-3013580631391/4"PT1/8"PT
ODC-40/40LP160957218121/4"PT1/8"PT
ODC-60/60LP22014011017161/4"PT1/8"PT
ODC-80/80LP26516813426163/8"PT1/4"PT
ODC-100/100LP31019015026183/8"PT1/4"PT


备注:型号ODC为ZC/SK型号新编.完全可曾代使用.加强型与标准型外形尺寸相同。

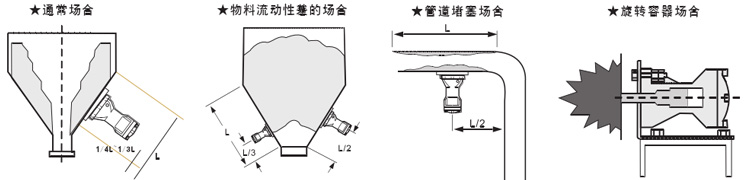

八、安装事项



九、底座尺寸


产品型号AΦBΦCDHSM
ODC-3080932108063M8×40
ODC-40/40LP951240108072M10×40
ODC-60/60LP14016501080110M14×50
ODC-80/80LP16816621080134M14×60
ODC-100/100LP19018891480150M14×60



十、安装与保养

  1. 安装部分需加加强板,并满焊接牢固,否则冲击力会使局部造成变形或破损;

  2. 为了防止脱落,请用钢丝索将气动敲击锤吊挂在安全固定的地方,避免冲击力使安装螺母松动脱落,造成损失;

  3. 安装气锤本体与底座时需加装弹簧垫和平垫,并定期进行螺母紧固力检查;

  4. 气动敲击锤应使用洁净空气,避免造成设备运行故障;

  5. 安装底座应加焊加强筋,增强底座的牢固性;

  6. 环境恶劣工况下使用,应每隔一个月左右定期打开气锤内部配件进行清洗,安装时加入适f的润滑油;

注:更多保养知识请仔细阅读产品说明书
