一、产品简介：

ODMC-5CSB脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。它的输出驱动电磁脉冲阀，进而控制压缩空气对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效率。除尘器分为多个仓室，各个仓室逐个单独清灰，需要清灰的仓室停止过滤，脉冲控制仪输出电信号关闭该仓室的气缸提升阀,该仓室内电磁脉冲阀逐个喷吹清灰。

• 压差清灰控制方式:以压差运行区间为主要控制方法;

• 定时清灰控制方式:以循环间隔延时为主要控制方法;

• 室间隔:一个单元（离线阀与脉冲阀）动作完成后到下一单元工作时间间隔;

• 脉冲等待:离线阀关闭或开启N秒后脉冲阀动作;(适用于离线气箱)

• 循环间隔:两个脉冲周期之间停顿的时间;

• 脉冲周期:控制仪完成所有电磁脉冲阀驱动输出所需要的时间;

• 脉冲间隔:相邻二个电磁脉冲阀输出驱动电压之间的间隔时间;

• 脉冲宽度:一个驱动电压所持续时间;

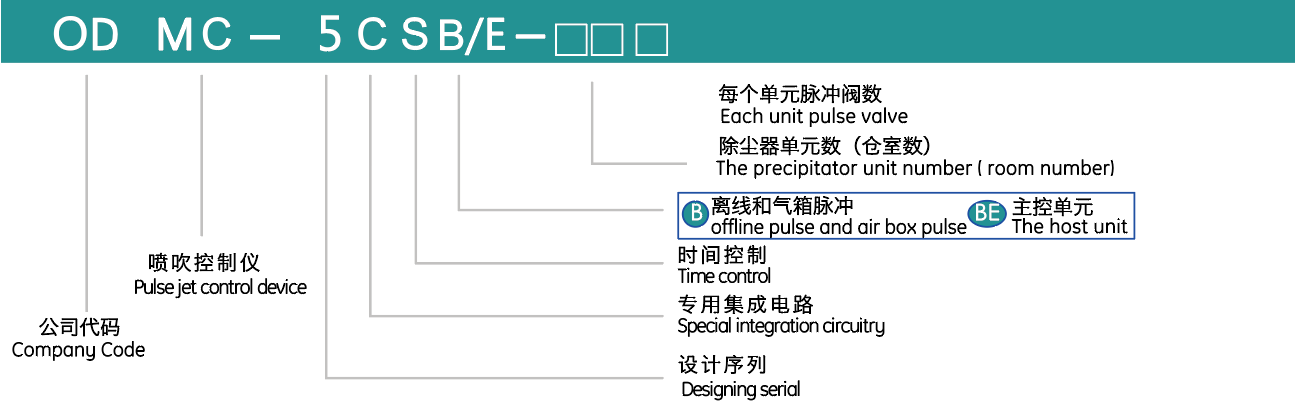

二、型号含义：

注:1、订货代码∶例如,ODMC-5CSB-0403;即表示除尘器有4个仓室，每个仓室内有3个脉冲阀。

    2、本型号控制仪可实现在线清灰、离线清灰、压差清灰。

    3、ODMC-5SCBE-XX为扩展单元控制仪;本主机单元采用液晶屏显示，可控制10个扩展子单元。

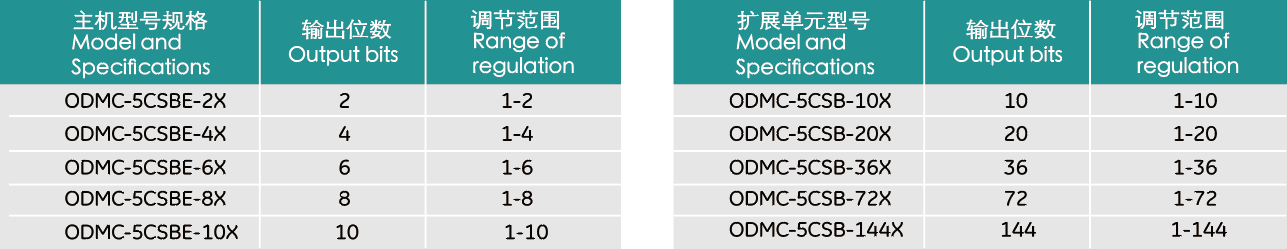

三、型号规格：

*输出总位数=离线(提升）阀数+电磁脉冲阀数=1#扩展单元+2#扩展单元+3#扩展单元......

*如果离线阀数+电磁脉冲阀数小于36个可直接选用扩展单元，无需购买主机；

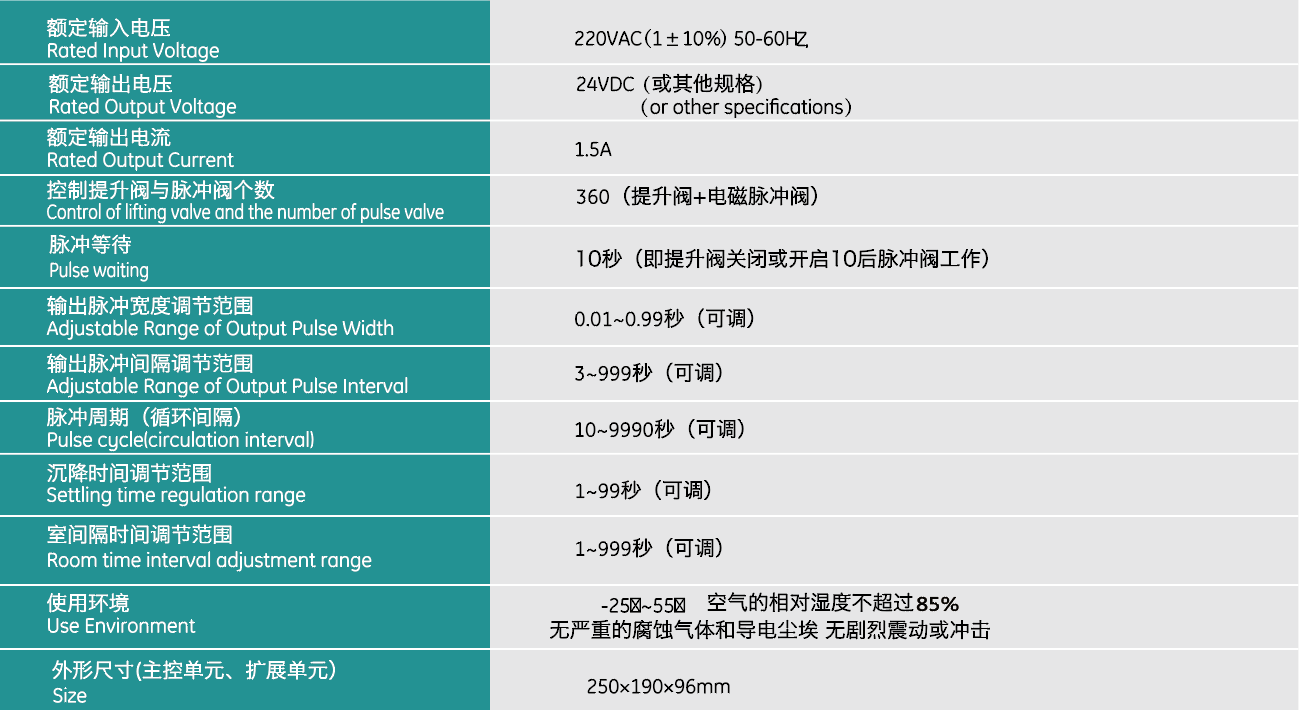

四、技术指标：

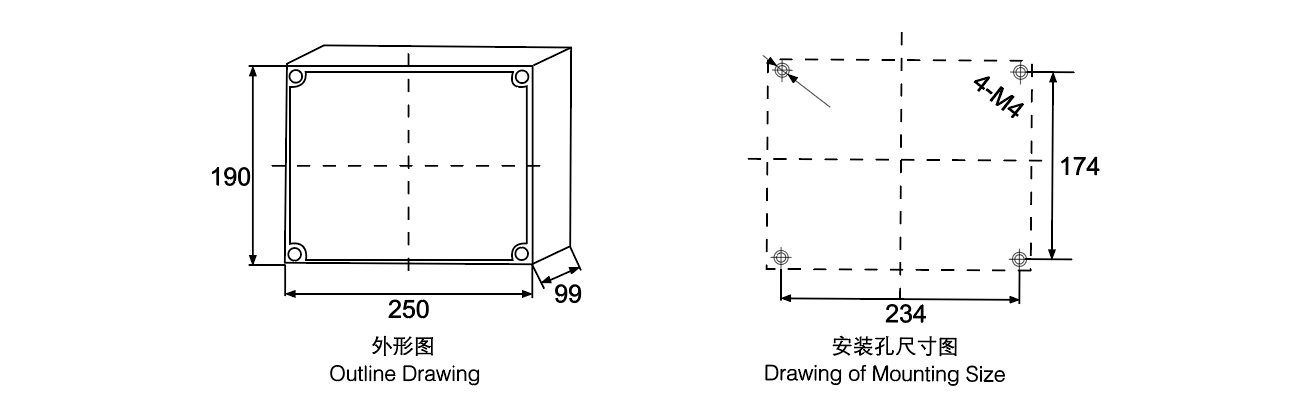

五、安装方式：

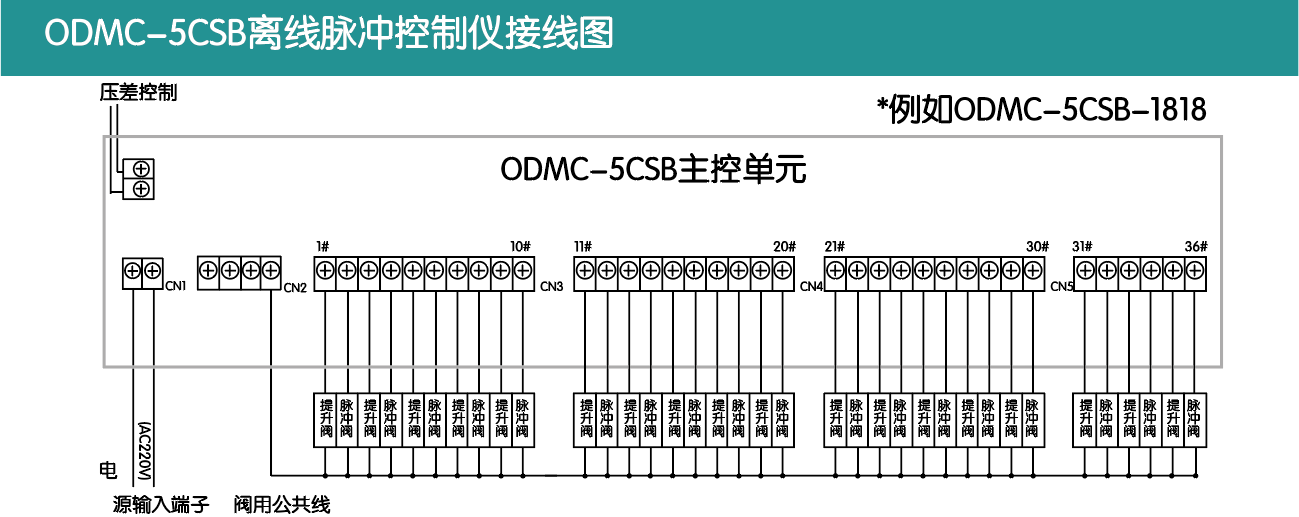

备注∶例如一个室内有一个脉冲阀，即第一路接提升阀，第二路接脉冲阀，第三路接提升阀第四路脉冲阀，以此类推;

          例如一个室内有二个脉冲阀，即第一路接提升阀，第二、三路接脉冲阀，第四路提升阀，第五、六路接脉冲阀以此类推;
